Feststellanlagen — Sicherheit und Komfort für Brandschutztüren

Brandschutz- und Rauchschutztüren müssen im Brandfall selbstständig schließen. Im täglichen Betrieb stört eine ständig geschlossene Tür jedoch — in Büros, Krankenhäusern, Schulen, Einkaufszentren oder Tiefgaragen. Eine Feststellanlage hält die Tür zugelassen offen und gibt sie bei Rauch oder Brand automatisch frei. Wir planen, montieren und warten die passende Anlage zu Ihrer Tür.

Beratung anfragen Wartung & Nachrüstung

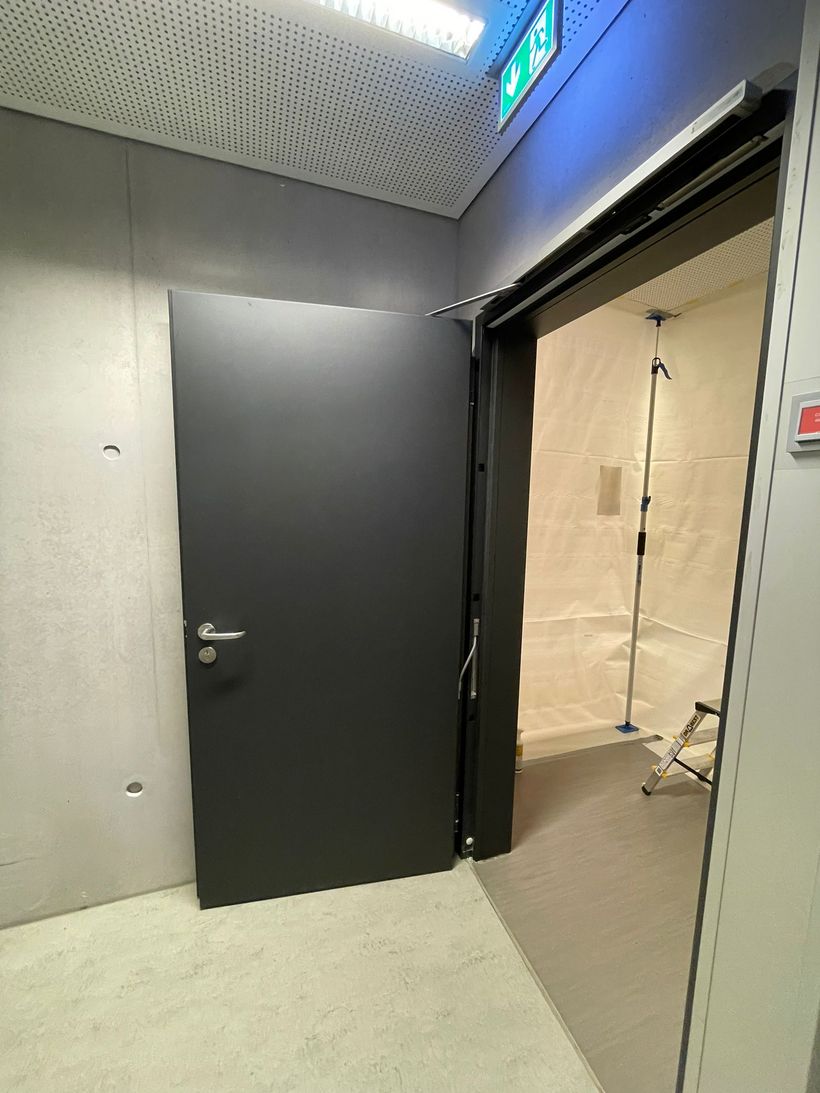

Brandschutztür im Korridor, von der Feststellanlage offen gehalten

01 · Funktionsweise

Was ist eine Feststellanlage?

Eine Feststellanlage setzt die Selbstschließfunktion eines Feuer- oder Rauchschutzabschlusses kontrolliert außer Kraft. Im Normalbetrieb hält die Feststellvorrichtung die Tür offen; erkennt ein Rauchmelder Rauch, wird die Feststellung unterbrochen und der Türschließer schließt die Tür selbstständig. Über den vorgeschriebenen Handauslösetaster lässt sie sich jederzeit manuell schließen. Keile oder andere improvisierte Hilfsmittel sind unzulässig — eine betriebsmäßig offenstehende Brandschutztür braucht immer eine für den Anwendungsfall zugelassene Feststellanlage.

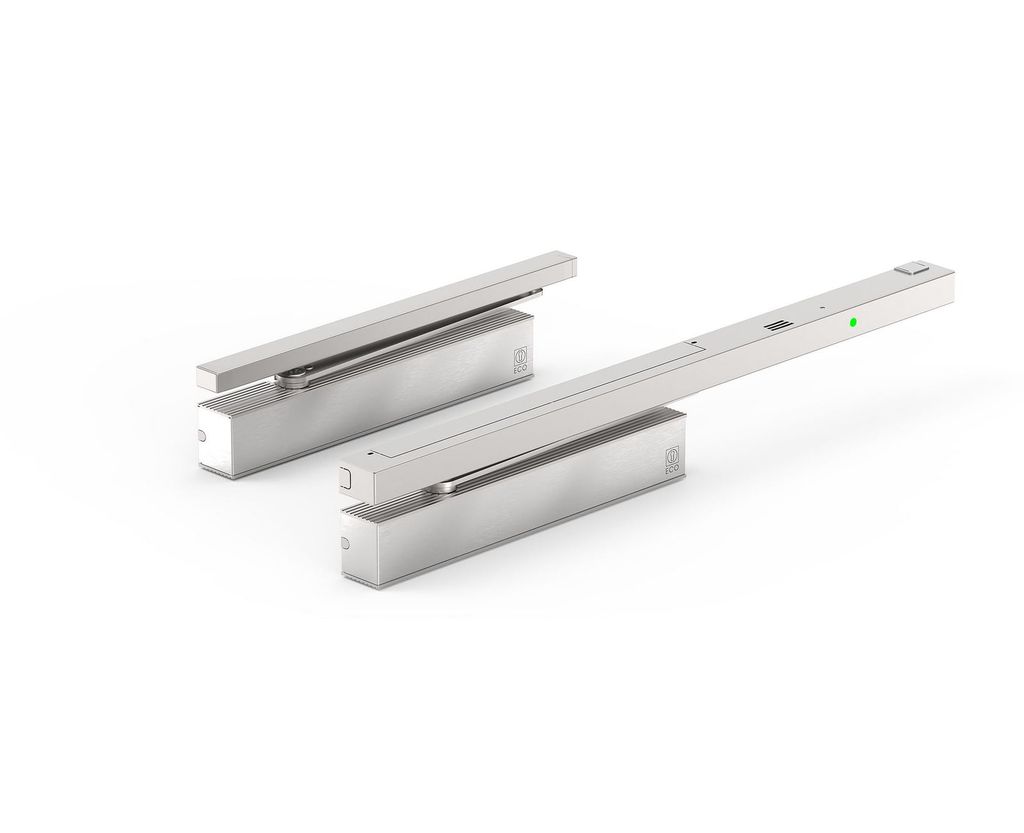

Obentürschließer ECO FTS III mit Gleitschiene, integrierter Rauchschaltzentrale und grüner Betriebsanzeige — eine komplette Feststellanlage in einem Gerät

Feststellanlage im Türschließer · ECO FTS III

Die Komponenten einer Feststellanlage

Je nach System sichtbar getrennt installiert oder weitgehend in Türschließer und Gleitschiene integriert — zugelassen immer nur als geprüfte Kombination.

Brand- & Rauchmelder

Rauchschaltzentrale

Feststellvorrichtung

Energieversorgung

Handauslösetaster

Türschließer

02 · Einsatzbereiche

Wo Feststellanlagen zum Einsatz kommen

Überall dort, wo Feuer- oder Rauchschutztüren aus betrieblichen Gründen regelmäßig oder dauerhaft offenstehen sollen — an Drehflügeltüren ebenso wie an Brandschutztoren und Schiebetoren in Treppenhäusern, Fluren und Durchgängen.

Büro & Verwaltung

Einkaufszentren

Krankenhäuser & Pflege

Schulen & Kitas

Hotels

Industrie & Produktion

Lagerhallen

Tiefgaragen

Treppenhäuser & Flure

Brandschutztüren

Rauchschutztüren

Brandschutz- & Schiebetore

03 · Systemvarianten

Klassische Anlage oder integriert im Türschließer

Beide Wege verfolgen dasselbe Ziel: Die Tür darf im Normalbetrieb offenstehen und muss im Brandfall zuverlässig selbstständig schließen. Der Unterschied liegt im Aufbau. Welche Variante passt, hängt von Türanlage, Decken- und Sturzsituation, Rauchdetektion und der jeweiligen allgemeinen Bauartgenehmigung ab — wir prüfen das vor der Ausführung an Ihrer Tür.

Variante A · Hekatron

Klassische Feststellanlage mit separaten Komponenten

Rauchschaltzentrale, Rauchschalter (z. B. Hekatron ORS 142 mit Verschmutzungskompensation und Zustandsanzeige), Türhaftmagnet und Handauslösetaster werden sichtbar und getrennt installiert. Maximal flexibel für größere Tür- und Toranlagen, Sonderkonstruktionen und Situationen mit zusätzlichen Rauchmeldern.

Variante B · GEZE TS 5000 R

Feststellanlage im Obentürschließer

Rauchschaltzentrale, Netzteil und elektrische Feststellung sitzen direkt im Türschließer bzw. in der Gleitschiene. Die Tür wird in einem definierten Öffnungsbereich festgestellt und schließt bei Rauch selbstständig. Kompakt, optisch unauffällig, mit wenigen sichtbaren Einzelkomponenten; zusätzliche Rauchmelder je nach Bauartgenehmigung anschließbar.

04 · Normen & Vorschriften

Was für Planung, Montage und Betrieb gilt

Feststellanlagen sind sicherheitsrelevante Anlagen. Entscheidend für die konkrete Ausführung in Deutschland ist der Anwendbarkeitsnachweis — die allgemeine Bauartgenehmigung des DIBt. Sie legt fest, welche Komponenten miteinander kombiniert werden dürfen; beliebige Rauchmelder, Haftmagnete, Netzgeräte und Türschließer lassen sich nicht frei mischen.

aBG · DIBt

Allgemeine Bauartgenehmigung

Anwendbarkeitsnachweis für Feststellanlagen an Feuer- und Rauchschutzabschlüssen — regelt zulässige Kombinationen sowie Anforderungen an Planung, Montage, Betrieb und Instandhaltung.

DIN 14677-1

Instandhaltung

Funktionsprüfungen, Wartung, Instandsetzung, Austauschzyklen von Komponenten und Dokumentation elektrisch gesteuerter Feststellanlagen.

DIN 14677-2

Fachkraft für Feststellanlagen

Anforderungen an die Qualifikation der Personen, die an diesen sicherheitsrelevanten Anlagen arbeiten.

DIN EN 14637

Elektrisch gesteuerte Feststellanlagen

Europäische Anforderungen an Aufbau, Funktion und Prüfung der Systeme für Feuer- und Rauchschutzabschlüsse.

DIN EN 1154 · 1155

Türschließer & Feststellvorrichtungen

Türschließmittel mit kontrolliertem Schließablauf (EN 1154) und elektrisch betriebene Feststellvorrichtungen für Drehflügeltüren (EN 1155) — maßgeblich für integrierte Systeme.

DIN EN 1158

Schließfolgeregler

Bei zweiflügeligen Feuer- und Rauchschutztüren: stellt sicher, dass beide Flügel in der erforderlichen Reihenfolge schließen.

05 · Nachrüstung

Nachrüstung von Feststellanlagen an bestehenden Brandschutztüren

Die meisten Brandschutztüren lassen sich nachträglich mit einer Feststellanlage ausstatten — vorausgesetzt, Tür, Türschließer und Anlage passen gemäß Bauartgenehmigung zusammen. Wir nehmen den Bestand auf, planen das geeignete System und übernehmen Montage, Inbetriebnahme und Dokumentation.

Schritt 1

Beratung & Bestandsaufnahme

Tür, Türschließer, Decken- und Sturzsituation sowie vorhandene Melder vor Ort erfassen.

Schritt 2

Planung des Systems

Hekatron-Anlage mit Haftmagnet oder integrierte Feststellung im Obentürschließer — passend zu Einbausituation und Bauartgenehmigung, inklusive zusätzlicher Rauchmelder, wo erforderlich.

Schritt 3

Montage & Inbetriebnahme

Montage durch unsere Technikteams, Inbetriebnahme und Abnahme im Rahmen unserer Qualifikation und Berechtigung — mit Dokumentation der ausgeführten Arbeiten.

06 · Prüfung & Wartung

Wartung von Feststellanlagen

Mit Montage und Abnahme endet die Verantwortung des Betreibers nicht. Nach Bauartgenehmigung und DIN 14677 ist zunächst eine monatliche Funktionsprüfung vorgesehen; nach zwölf aufeinanderfolgenden mängelfreien Prüfungen kann das Intervall — sofern die Bauartgenehmigung es zulässt — auf maximal drei Monate verlängert werden. Spätestens alle zwölf Monate prüfen und warten wir die gesamte Anlage und dokumentieren das Ergebnis.

Auslösung

Funktion der Rauchmelder
Auslösung der Feststellanlage
Handauslösung
Zusammenspiel sämtlicher Anlagenbestandteile

Feststellung & Schließen

Haftmagnete bzw. elektrische Feststellung
Selbstständiges Schließen der Tür
Schließfolge bei zweiflügeligen Türen

Zustand & Dokumentation

Leitungen und Komponenten
Allgemeiner Zustand der Feuer- oder Rauchschutztür
Austausch defekter oder veralteter Komponenten
Prüf- und Wartungsprotokoll

Aus der Praxis

Feststellanlagen im Einsatz

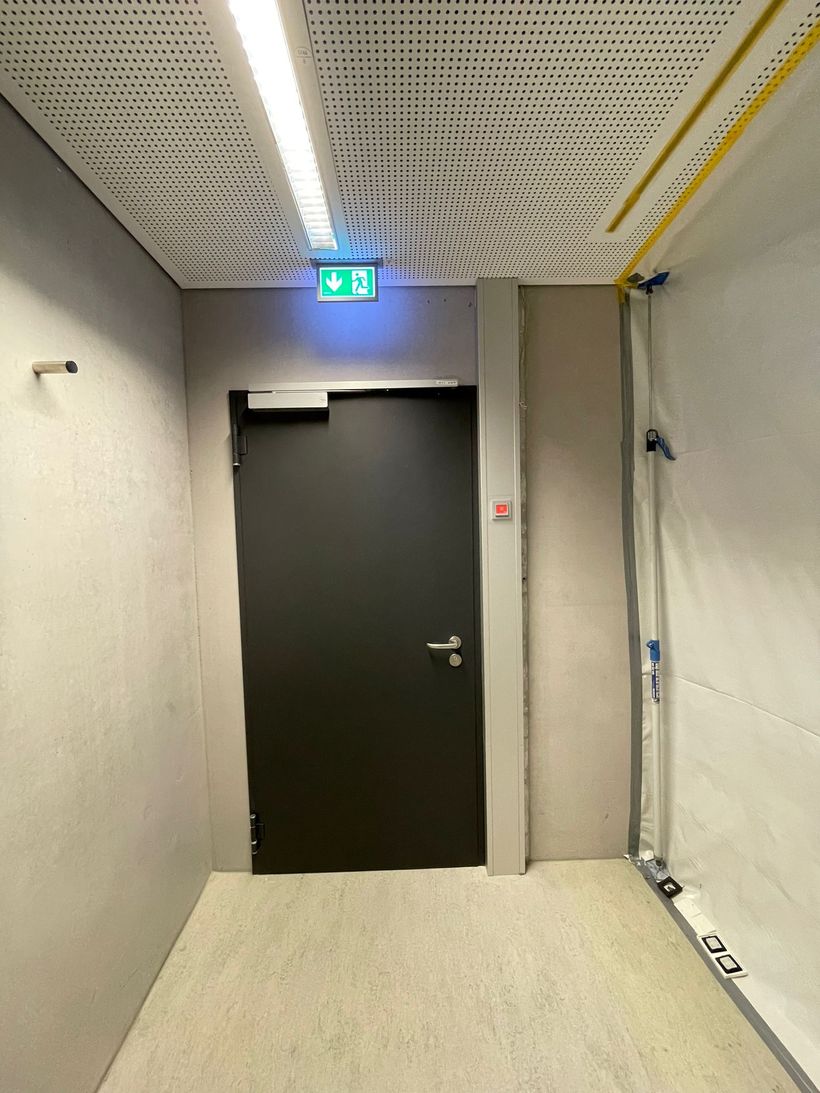

Brandschutztür im Korridor mit Feststellanlage, Rauchmelder und Fluchtwegkennzeichnung — Korridortür · geschlossen, Rauchmelder im Sturz

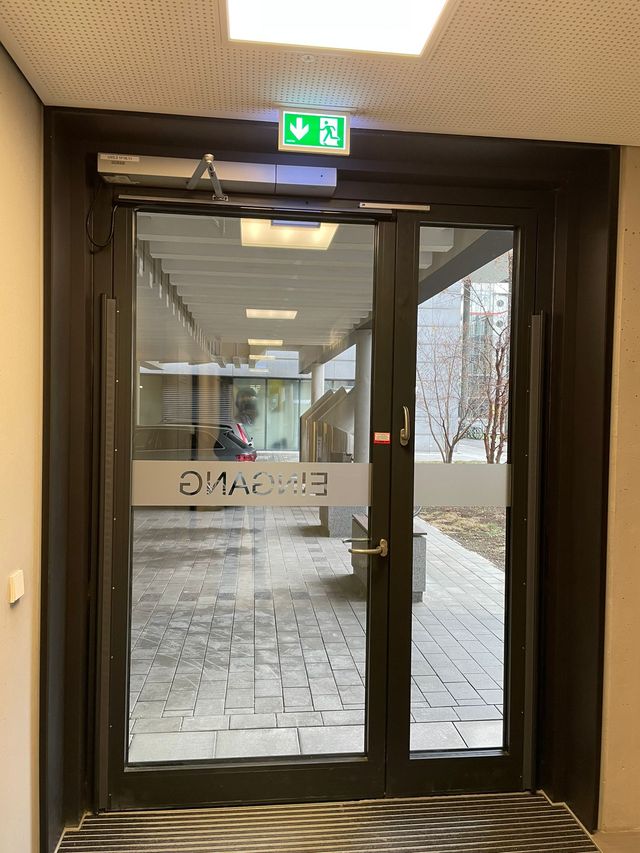

Gläserne zweiflügelige Eingangstür mit Feststellanlage — Zweiflügelige Eingangstür · obenliegende Anlage

07 · Häufige Fragen

Antworten rund um Feststellanlagen

Warum Ocker

Vier Gründe, warum Bauleitungen mit uns planen

Zugelassen

Anlagen mit gültiger allgemeiner Bauartgenehmigung des DIBt — nur zugelassene Kombinationen.

Herstellerneutral

Hekatron, GEZE oder ein anderes System — wir wählen, was zu Tür und Einbausituation passt.

Fachmontage

Eigene Technikteams — keine Subunternehmer, klare Verantwortung.

Wartung

Prüfung und Wartung nach DIN 14677 — auf Wunsch mit Wartungsvertrag, dokumentiert.

Unsere Hersteller

Schwerpunkt Köhler & Bandl — ergänzt durch starke Systempartner

HandelsvertretungSüddeutschland

KÖHLER & BANDL

Ocker ist offizielle Handelsvertretung für Süddeutschland der Köhler & Bandl GmbH & Co KG. Der überwiegende Teil unserer Brandschutz- und Sicherheitstüren stammt aus diesem Sortiment — direkter Draht zum Werk, kurze Lieferwege.

Vertretung seit: 2005
Sortimentsanteil: ~80 %
Lieferzeit: 3–6 Wo
Zulassungen: alle DIN

Sie benötigen eine Feststellanlage oder möchten eine bestehende Anlage prüfen lassen?

Ob Neuinstallation, Nachrüstung, Reparatur oder regelmäßige Wartung — wir beraten Sie, welche Lösung für Ihre Brandschutztür und die vorhandene Einbausituation geeignet ist, und kommen zum Aufmaß zu Ihnen vor Ort.
