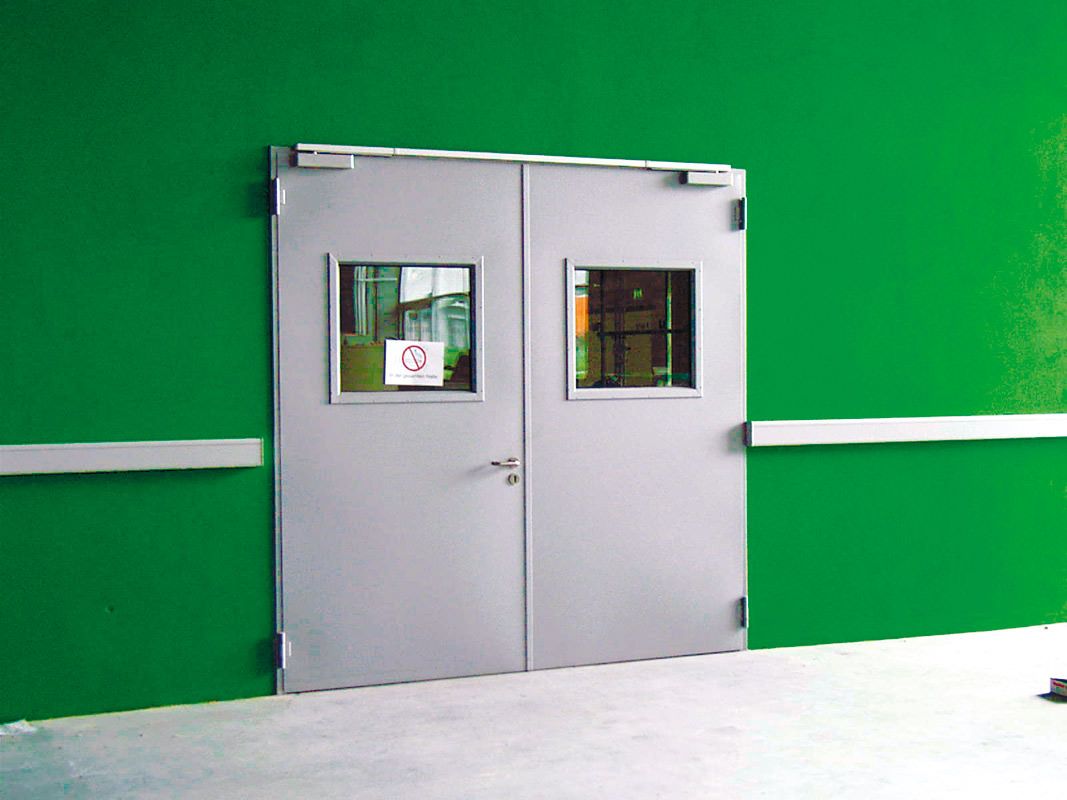

2-flügelig · Durchgangstür
T30T30-2 Brandschutztür
Feuerhemmende zweiflügelige Stahltür, geprüft und bauaufsichtlich zugelassen nach DIN 4102. Für breite Durchgänge, Korridore und Fluchtwege — Einbau in Mauerwerk, Beton, Porenbeton, Montagewände F90 sowie bekleidete Stahlstützen und -träger mindestens der Feuerwiderstandsklasse F90.
Hersteller: Köhler & Bandl
- Maß
- 2.000×2.125
- Gewicht
- 68 kg
- Norm
- DIN 4102
Optionale Schutzfunktionen
- Rauchdicht (DIN 18095)
- Einbruchhemmend RC2–RC4
- Schallschutz bis 41 dB
- Verglasung (Promaglas 30)
01 · Technische Daten
Spezifikationen
Alle Werte gemäß bauaufsichtlicher Zulassung Z-6.20-2034.

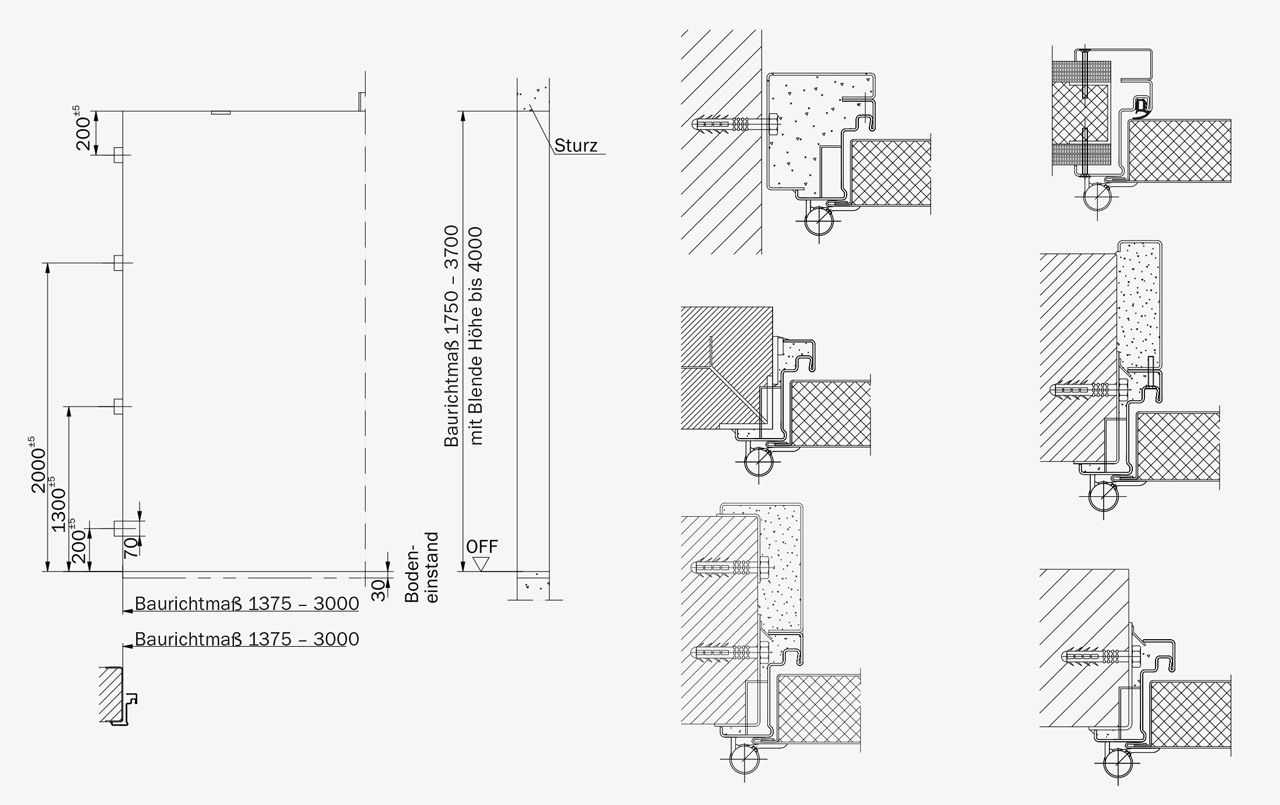

Zugelassener Größenbereich
| Mindestmaß | Höchstmaß | |
|---|---|---|
| Breite | 1.375 mm | 3.000 mm |
| Höhe | 1.750 mm | 3.700 mm |
| Höhe mit Blende / Oberlicht | — | 4.000 mm |
Türblätter
- Blattdicke
- 54/52 mm (bis 2.500 × 2.500) / 64/62 mm
- Falzart
- Dünn- oder Dickfalz (Std. Dünnfalz)
- Blechstärke
- 1,0 oder 1,5 mm, verzinkt
- Falzung
- 3-seitig gefälzt
- Aussteifung
- Flach- und U-Stahl
- Isolierung
- Mineralfaser + Gipskarton
- Sicherungsbolzen
- 3 je Flügel
- Oberfläche
- RAL 9016 verkehrsweiß, pulvergrundbeschichtet
Zarge
- Standardzarge
- Eckzarge, 2 mm verzinkt, schraubbar
- Verankerung
- angeschweißte Mauerdübelanker
- Dichtung
- 3-seitige EPDM-Dichtung
- Zargenoberteil
- mit im Brandfall aufschäumendem Baustoff
- Optional
- Gegenzarge 1,5 mm / Blockzarge 2 mm
Bänder & Schließmittel
- Bänder
- 4× Konstruktionsband, Kugellager 160 × 16 × 4
- Schließer
- 2× Obentürschließer
- Schließfolge
- 1× Schließfolgeregler
Beschläge — Gehflügel
- Schloss
- Einsteckschloss mit Wechsel nach DIN 18250
- Drücker
- FS-Rundgriff in Schwarz für Profilzylinder
Beschläge — Standflügel
- Verriegelung
- Schnappriegel (nach oben verriegelnd)
- Bedienung
- Schnappriegel-Drücker außen
Verglasung (optional)
- Glastyp
- Promaglas 30
- Max. Scheibengröße
- 1.000 × 2.100 mm
- Friesbreite
- min. 180 mm
- Einsatzbereich
- nur innen
02 · Erweiterbare Schutzfunktionen
Mehr als Feuerwiderstand
T30-2 Brandschutztür ist mit zusätzlichen Schutzfunktionen kombinierbar — jeweils nach eigener Norm geprüft.
Rauchdicht
Mit Mittelfalzdichtung und absenkbarer Bodendichtung.
- Breite
- 1.375 – 2.850 mm
- Höhe
- 1.750 – 2.960 mm
- mit Oberlicht
- bis 3.960 mm
Einbruchhemmend
Geprüft nach Ausgabe 2011-09. Drei Widerstandsklassen lieferbar — von gewerblicher Standardsicherung bis zu erhöhtem Schutz.
- Klassen
- RC2 · RC3 · RC4
Schallschutz
Mit Zusatzausstattung erreicht die T30-2 erhöhte Schalldämmwerte — geeignet für Korridore zwischen lärmunterschiedlichen Bereichen.
Wärmedämmung
Wärmedurchgangskoeffizient der Tür in Standardausführung — ausreichend für innenliegende Abschlüsse zwischen klimatisch unterschiedlichen Bereichen.
Verglasung
Brandschutzglas Promaglas 30 — nur für den Innenbereich zugelassen. Max. Scheibengröße 1.000 × 2.100 mm, Friesbreite min. 180 mm.
03 · Einbau & Anwendung
Zugelassene Einbausituationen
Mauerwerk
Massivwände aus Ziegel, Kalksandstein oder ähnlichen mineralischen Baustoffen.
Beton & Porenbeton
Stahlbeton sowie Porenbeton-Plansteine oder -Wandelemente.
Montagewände F90
Leichtbau-Trockenbauwände mit geprüfter Feuerwiderstandsklasse F90.
Bekleidete Stahlstützen & -träger
Stahlprofile mit Brandschutzbekleidung der Klasse F90.
04 · Prüfungen & Zulassungen
Bauaufsichtliche Zulassung
Zulassungs-Nr.
Z-6.20-2034
vom 01.10.2014
Allgemeine bauaufsichtliche Zulassung
Geprüft und bauaufsichtlich zugelassen nach DIN 4102. Erteilt vom Deutschen Institut für Bautechnik (DIBt) für den feuerhemmenden Stahltürelement-Typ T30-2-FSA „KB".
- Norm
- DIN 4102
- Feuerwiderstand
- T30
- Hersteller
- Köhler & Bandl GmbH & Co KG
- Produktcode
- T30-2-FSA „KB"
05 · Downloads
Datenblätter & Dokumente
Alle Unterlagen als PDF zur direkten Ausschreibung.
